چگونه ارتجاعی کلیشه را محاسبه کنیم ؟
ارتجاعی کلیشه به کشیده شدن سطح بیرونی کلیشه گفته می‌شود. وقتی یک کلیشه به دور سیلندر بسته می‌شود. سطح روی کلیشه نسبت به سطح زیر کلیشه که به طلق وصل شده است بیشتر کشیده می‌شود .
طول نوشته‌ها و خطوطی که روی کلیشه آمده است بزرگتر می‌شوند و برای جبران آن باید به مقدار مشخصی، از طول طرح در پیش از چاپ کاسته شود .
بهترین راه برای محاسبه ارتجاعی کلیشه، انجام تست‌های خاصی می‌باشد که به آنها تست ارتجاعی و یا تست فوتوسل می‌گویند.
فهرست مطالب
عوامل موثر بر مقدار ارتجاعی کلیشه
1. ضخامت کلیشه
2. محیط سیلندر چاپ و یا طول چاپ

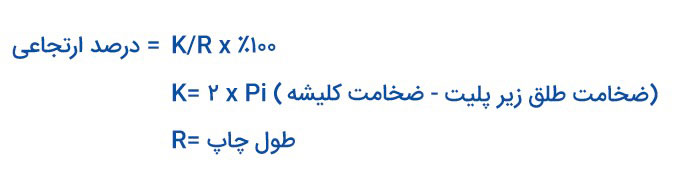

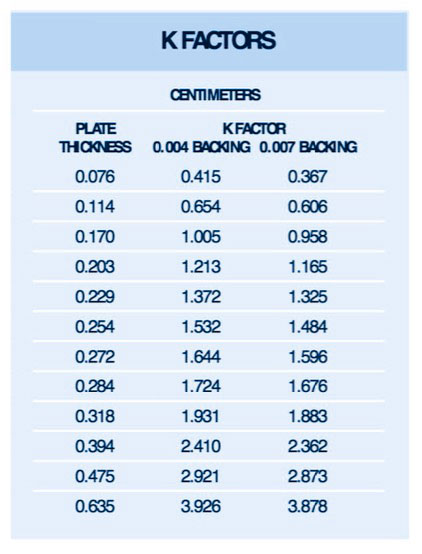

فرمول محاسبه ارتجاعی کلیشه در چاپ فلکسو

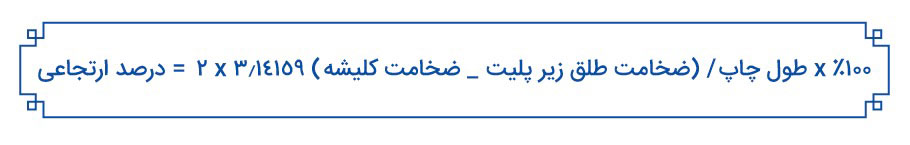

به عبارت دیگر فرمول محاسبه ارتجاعی به شکل زیر می‌شود.
در صورتی که طول چاپ را نداشتیم، می‌توانیم از فرمول زیر طول چاپ را بر اساس شعاع سیلندری که کلیشه به آن بسته می شود محاسبه کرد.
عددی که از محاسبه ارتجاعی بدست می‌آید به درصد می‌باشد و باید به این مقدار از ارتفاع طرح کاسته شود تا بعد از چاپ طرح به اندازه طول چاپ مورد نظر چاپ شود.
*** ضخامت طلق کلیشه معمولا 0.004 اینچ و یا 0.1016میلیمتر و یا 0.007 اینچ و یا 0.1778 میلیمتر می‌باشد.
دانلود فایل اکسل برای محاسبه ارتجاعی در چاپ فلکسو
13 دیدگاه
به گفتگوی ما بپیوندید و دیدگاه خود را با ما در میان بگذارید.
سلام میخواستم بدونم الان سیلندر ما با محیط ۲۹۱میلیمتر چقدر ارتجاعی داره من خودم با فرمول بالا حساب میکنم خیلی زیاد میشه ممنون میشم جواب بدید
کلیشه با ضخامت:۰/۱۱۴
چسب پایه۵۰۰میکرون
سلام
قطر سیلندری که کلیشه رو بهش می بندید را هم لازم داریم.
در صورت لزوم با شماره ۰۹۱۲۱۸۸۵۰۵۲ یا تلگرام یا واتزاپ بامن تماس بگیرید .
۹۲میلیمتر
سلام
با محاسبات من ارتجاعی کلیشه شما ۹۷٫۹۸ درصد می باشد.
وای خیلی خوبه ساییتون
سلام آقای پیوندی ضخامت کلیشه ضربدر طول چاپ یا تقسیم طول چاپ ضربدر صد درصد،اون علامت اسلش تقسیم هست یا معنی دیگه داره،یخورده ساده تر توضیح میدید ممنون میشم
سلام.
جواب سوال رو در واتزاپ برات می فرستم
عالی و مفید بود
ممنونم
🙏🙏🙏
سلام در مورد جنس کلیشه و کلیشه NX لطفا مختصر توضیح دهید.راهی برای تشخیص جنس کلیشه وجود دارد؟مثلا کلیشه ای که برای ما ارسال شده دارای چه جنسیست؟NXنوع خاصی از متریال کلیشه است؟
سلام
برای تشخیص از دو روش می تونید استفاده کنید.
1. ظاهر کلیشه
2. مشخصات کلیشه ( سخت تر و تخصصی تر )
بطور مثال
رنگ کلیشه: رنگ کلیشه های nx یک زرد کمرنگ هستش ولی ممکنه کلیشه دیگه ای هم با این رنگ وجود داشته باشه .
شور یا سختی کلیشه:با شورسنج می‌تونید شور کلیشه رو بگیرید و با شور کلیشه NX مقایسه کنید.
شکل ترام گذاری NX : با یک لوپ با بزرگنمایی بالا ترام‌ها رو بررسی کنید . البته باید شما ترام‌گذاری NX رو بشناسید.
.سلام جناب آقای پیوندی
طریقه وفرمول احتساب گام کلیشه را لطفا برام توضیح دهید ممنون
سلام . روزتون بخیر
کلیشه چیزی به اسم گام نداره .
در مورد ماشین‌های لیبل چیزی به اسم چرخدنده وجود داره که اون چیزی به اسم تعداد دندانه داره . در محاسبات از حرف z برای نمایش تعداد این دندانه ها در چرخ دنده‌ای که به اسلیوی که کلیشه بهش بسته میشه استفاده میشه .
ما برای محاسبه محیط کلیشه از این واحد استفاده می کنیم .
بطور مثال میگن فلان اسلیو 100 دنده است ، یعنی Z اون 100 هستش یا 100 تا دنده داره. حالا شما اگه این عدد رو در عدد ثابت 3.175 ضرب کنید پیرامون کلیشه شما یا یک دور چاپ شما درمیاد.
ببخشید دیگه خیلی سعی کردم که ساده بنویسم که برای همه با هر سطحی قابل درک باشه .
امیدوارم متوجه منظورتون شده باشم و درست جواب داده باشم.
