همه چیز درباره چاپ افست
چاپ افست یکی از رایج ترین و معروف ترین روشهای چاپ در دنیا میباشد که بسیاری از لوازمی که ما از آنها در روز استفاده میکنیم با این روش چاپ شدهاند.
بطور ساده تر هر چیزی که بر روی کاغذ یا مقوا چاپ شده است به احتمال زیاد به روش چاپ افست چاپ شده است.
فهرست مطالب
چاپ افست یا Offset Print چیست ؟
چاپ افست یکی از قدیمی ترین روشهای چاپ است که بیشتر برای چاپ روی متریال هایی مثل کاغذ و مقوا از آن استفاده میشود.
از آنجایی که در این چاپ تصویر ابتدا بر روی لاستیک به صورت معکوس چاپ میشود به این چاپ ، چاپ افست یا آفست گفته میشود.
چاپ افست به چه روشی کار می کند ؟
چاپ افست برای چاپ تصاویر و نوشته ها از قانون تضاد آب و چربی استفاده میکند.
از آنجایی که مرکب چاپ افست خاصیت چربی مانندی دارد در تضاد با آب مناطق چاپ شونده و غیر چاپی را تشکیل میدهند.
در چاپ افست امولوسین آب و مرکب تشکیل میشود که مرکب در قسمتهای مرکب دوست زینک قرار میگیرد.
در چاپ افست از چه وسیله ای برای انتقال مرکب استفاده میشود؟
در چاپ افست از زینک فلزی یا پلیت برای انتقال مرکب استفاده میشود. بر روی زینک 2 سطح تشکیل وجود دارد .
- سطح آب دوست
- سطح مرکب دوست
منطقهای که آبدوست است به خودش آب را جذب میکند تا مرکبی نشود و منطقه مرکبدوست به خودش مرکب را جذب میکند.
به زینک ، پلیت هم گفته میشود.
پلیت ها به دو روش تهیه می شوند.
- تهیه فیلم با دستگاه ایمیج ستر و انتقال به زینک ( روش قدیمی)
- تهیه مستقیم پلیت با دستگاه پلیت ستر ( روش متداول )
🎮 بازی باحال برای تشخیص دقت تقابق رنگها
در چاپ افست چطور زینک یا پلیت ساخته میشود؟
برای تهیه زینکی که در چاپ افست استفاده میشود ، شما باید به لیتوگرافی مراجعه کنید.
لیتوگرافی محلی است که از قدیم برای ساختن و آماده کردن پلیتها استفاده میشده است.
امروزه اکثر چاپخانهها واحد لیتوگرافی دارند ولی قدیمترها لیتوگرافی یک مرکز جداگانه و تخصصی برای خروجی گرفتن از فایلهای چاپی بوده است.
به کسی که در لیتوگرافی کار میکند لیتوگراف گفته میشود. وظیفه لیتوگراف آماده سازی و فرم بندی سفارشها و فایلها نسبت به سایز ماشین و متریال چاپی است.
در لیتوگرافی به کمک نرم افزار مخصوصی بنام ریپ تصاویر و نوشته ها به هافتن و یا ترامهای چاپی تبدیل میشوند.
آموزش ویدیوی مدیریت رنگ در نرم افزارهای گرافیکی
آموزشی کاربری برای همه گرافیستها و کسانی که با نرم افزارهای گرافیکی کار میکنند.
در این آموزش، مدیریت رنگ به زبان ساده توضیح داده میشود و تئوریهای بدون استفاده آن توضیح داده نمیشود. نتیجه این آموزش، تنظیم درست نرم افزار و آشنایی با مدیریت رنگ در نرم افزارها میباشد.
📽️ ماشین افست چطور کار می کند ؟
در این ویدیو از ابتدا تا انتهای کار ماشین را می بینیم .
انواع ماشین چاپ افست
به طور کلی 2 نوع ماشین چاپ افست وجود دارد.

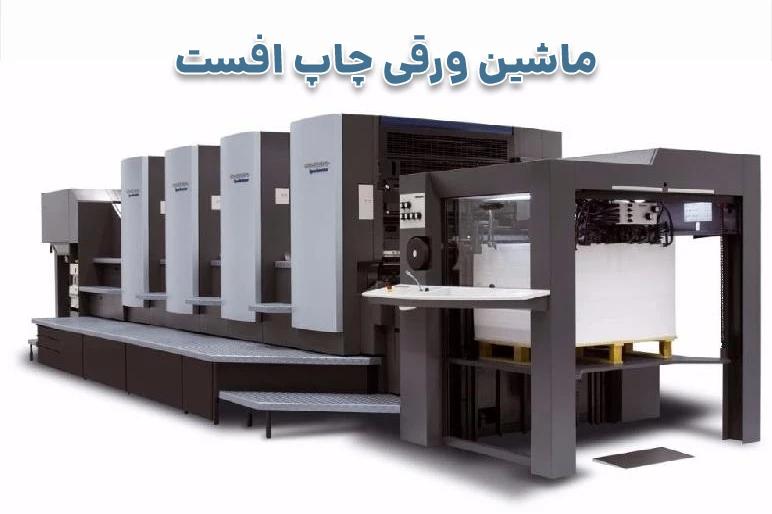

ماشین افست ورقی یا شیت
ماشین افست رول
دانلود کتاب HandBook of Print Media
در چاپ Offset چه نوردهایی وجود دارد ؟
در این چاپ چندین مدل نورد یا رولر لاستیکی و یا فلزی وجود دارد.
- نوردهای مرکب دهی
- نوردهای آبدهی
- سیلندر فشار
- سیلندر لاستیک
- سیلندر زینک
به مجموعهای از نوردها و سیلندرهایی که با هم یک رنگ را در ماشین افست چاپ میکنند، یک برج چاپی میگویند و اگر یک ماشین، 5 رنگ را به طور همزمان چاپ کند، به آن ماشین چاپ 5 رنگ میگویند.
نوردهای مرکب دهی
وظیفه این سیلندرهای لاستیکی انتقال مرکب از کاسه مرکب به سطح زینک میباشد.
تعداد این رولرها در ماشینهای مختلف متفاوت است و کار آنها صلایه کردن مرکب یا تبدیل مرکب به یک لایه نازک و یکنواخت است.
نوردهای آبدهی
وظیفه این نوردها انتقال آب به سطح زینک است. به این قسمت از ماشین قسمت رطوبت دهی یا Dampening گفته میشود.
سیلندر لاستیک
این سیلندر فلزی با یک لاستیک پوشانده شده است و وظیفه آن انتقال تصویر تشکیل شده بر روی زینک به روی متریال چاپی است.
این کار به این صورت اتفاق می افتد که ابتدا تصویر مرکبی که بر روی زینک تشکیل شده است بر روی لاستیک منتقل میشود و سپس این تصویر با حمایت سیلندر فشار بر روی متریال منتقل میشود.
سیلندر زینک
بر روی سیلندر فلزی زینک بسته میشود .
سیلندر فشار
سیلندر فلزی فشار وظیفه حمایت از متریال چاپی در مرحله چاپ را دارد و مثل یک صفجه بر روی آن فشار میآوریم اجازه میدهد چاپ اتفاق بیافتد.
تصویر روی زینک به صورت خوانا می باشد ولی تصویر روی لاستیک به صورت ناخوانا تشکیل میشود و در نهایت تصویر به صورت خوانا بر روی کاغذ چاپ میشود.
آموزش ویدیوی لیتوگرافی و مسایل مربوط به پیش از چاپ
در یک پکیج آموزشی تمام آموزشهای نرم افزارهای لازم برای فعالیت در لیتوگرافی در این پکیج آموزش داده شده است. این پکیج شامل چندین آموزش است که در یک دوره جامع ارایه شده است.
برای دیدن جزییات بر روی تصویر کلیک کنید.
ماشین چاپ افست چه قسمتهایی دارد ؟
به طور کلی ماشین چاپ افست را میتوانیم به سه قسمت تقسیم کنیم.
- بخش آپارات
- برجهای چاپی و تکمیلی
- بخش تحویل
بخش آپارات
محلی است که کاغذهای برش خرده دسته میشوند و با یک نظم خاصی بعد از گونیا شدن وارد ماشین میشوند.
برجهای چاپی و تکمیلی
در این قسمت نسبت به تعداد رنگ ماشین برج چاپی داریم . ممکن است در ابتدا و یا انتهای ماشین برجهایی برای فرآیندهای چاپی مثل واتربیس، ورنی و طلاکوب داشته باشیم. ( اکثر فرآیندها در انتهای ماشین قرار دارند)
بخش تحویل
بخش تحویل ماشین افست جایی است که کاغذها بعد از عبور از قسمت خشککن بر روی یک تخته دیگه جمع میشوند.
خشککن ها میتوانند از روشهای مختلفی برای تسریح در عمل خشک کردن مرکب روی کاغذ استفاده کنند.
البته ماشین جدید و مدرن یک میز بزرگ برای کنترل ماشین و رنگها دارند که به آن میز کنترل میگویند.
ترتیب رنگها در چاپ افست به چه صورت است ؟
در ماشین افست ترتیب چاپ رنگها میتواند به صورت CMYK و یا KCMY باشد که دومی کاربرد بیشتری دارد.
البته مواقعی هست که اپراتورها این ترکیب را بهم میزنند ولی ترتیب KCMY بهترین ترتیب رنگها در ماشین هستش.
برای رنگهای ساختگی یا پنتون هم نسبت به مقدار سطح چاپی اپراتور تشخیص میدهد که در ابتدا و یا انتهای این رنگهای اصلی قرار دهد.
در چاپ روزنامه که به صورت رول است از ترکیب YCMK نیز استفاده میشود.
در ماشینهای چند رنگ امروزی چاپ به صورت خیس روی خیس انجام میشود و معمولا از رنگها از تیره به روشن در برجها ریخته میشوند.
📽️ نحوه کار کردن ماشین افست
در این ویدیو با نحوه کار کردن ماشین افست در یک انیمیشن کامپیوتری آشنا میشویم و با حرکت کاغذ از آپارات یا برجهای چاپ و تخته تحویل ماشین آشنا میشویم.
دارو آب در چاپ افست
در این مقاله میتوانید اطلاعات متنوعی درباره داروی آب و نحوه اندازهگیری پارامترهای موثر در امولوسیون دارو آب را بخوانید.
بر روی تصویر کلیک کنید.
نشان ، سنجاق و پنجه در ماشین چاپ افست
در این قسمت میخواهم سه تا قطعه یا بخش ماشین چاپ افست را توضیح دهم که معمولا خیلی ها به اشتباه استفاده میکنند.
پنجه یا Gripper Edge
پنجه قطعه کوچکی است که مانند یک گیره کاغذ را میگیرد و در ماشین چاپ هدایت می کند تا از برجی به برج دیگر انتقال یابد.
در هر بخشی که کاغذ حرکتی انجام میدهد این پنجه ها هستند که کاغذ را میگیرند و به برج دیگر تحویل میدهند.
در صورت بد کار کردن این پنجهها ورق کاغذ عقب و جلو میشود و باعث از رجیستر خارج شدن سفارش چاپی شود.
نشان و سنجاق
وقتی کاغذ به کمک مکنده ها از روی تخته آپارات جدا میشود ، بر روی صفحه آپارات حرکت میکند.
برای اینکه همه کاغذها که ممکن است به اندازه خیلی کم با هم اختلاف سایز داشته باشند به یک شکل و در یک راستا وارد ماشین شوند، ابتدا از جلو به یک سری ورق آهن می خورند تا از جلو گونیا شوند و سپس توسط یک سیستم بنام نشان به یک سمت کشیده میشوند.
به این شکل هم از جلو و هم از یک سمت به طور مثال از سمت اپراتور با هم گونیا میشوند و همه از همان راستا وارد ماشین میشوند.
نشان در دو سمت ماشین وجود دارد و در کارهای پشت و رو باید برای هر طرف، از یکی از آنها استفاده شود. به یکی نشان سمت اپراتور و یکی دیگر نشان سمت موتور گفته میشود.
دانستن درباره نشان و سنجاق در صحافی و فرم بندی کتاب، مجله و سررسید بسیار مهم است.
آموزش ویدیوی فرم بندی کتاب و مجله با PREPS
نرم افزار کداک پرپس یکی از قدیمیترین برنامههایی است که در لیتوگرافیها برای فرم بندی کتاب و مجله در ایران استفاده میشده است و همین الان هم در حال استفاده است.
اگر به موضوع فرم بندی انتشاراتی علاقمند هستید بر روی تصویر کلیک کنید.
انواع کاغذ و اندازه آنها در چاپ افست
در چاپ افست از انواع مختلفی از کاغذ برای مصارف مختلفی استفاده میشود.
کاغذهایی که در چاپ افست استفاده میشوند معمولا 2 تا سایز اصلی دارند و بقیه از تقسیم شدن این دو سایز بدست میآید.
- 100×70
- 60×90
برای کسب اطلاعات بیشتر درباره این موضوع بر روی تصویر زیر کلیک کنید.
راه و بیراه کاغذ و مقوا در چاپ افست
یکی از مهمترین مواردی که در چاپ افست باید رعایت شود مسئله راه و بیراه کاغذ یا مقوا است. همیشه باید الیاف کاغذ یا مقوا موازی سیلندر ماشین چاپ باشند و اگر این مسئله رعایت نشود باعث رجیستر نشدن سفارش میشود.
اگر الیاف کاغذ در راستای طول آن باشد به آن کاغذ Long Grain گفته میشود و اگر الیاف عمود بر طول باشد یا موازی ارتفاع کاغذ باشد به آن Short Grain میگویند.
اگر یک کاغذ LG از وسط برش بخورد تبدیل به کاغذ SG میشود.
رعایت LG و SG مقوا در استحکام بسته بندی بسیار مهم است.
برای کسب اطلاعات بیشتر درباره این موضوع بر روی تصویر زیر کلیک کنید.
همیشه باید الیاف کاغذ یا مقوا موازی سیلندر ماشین چاپ باشند و اگر این مسئله رعایت نشود باعث رجیستر نشدن سفارش میشود.
تبادل اطلاعات بین واحدهای پیش از چاپ با چاپ و پس از چاپ
ماشین های پیشرفته از سیستمی پشتیبانی میکنند که شما اطلاعات متفاوتی از پوشش رنگ تا اطلاعات مشتری و سفارش را میتوانید به صورت اتوماتیک و یا دستی به ماشین آلات ارسال کنید .
این سیستم توسط سازمان CIP3 و CIP4 تدوین شده است. این سیستمها با فایلهای PPF و JDF با ماشینآلات چاپ و پس از چاپ حرف میزنند
برای مطالعه بیشتر میتوانید بر روی تصویر زیر کلیک کنید.
Esko Studio
بهترین پلاگین الستریتور برای طراحی بسته بندی
با کمک پلاگین استودیو میتوانید برای انواع بسته بندیهای مقوایی، کارتنی، لیبل و لفاف ها طراحی انجام بدهید و با بهترین شکل به مشتری ارایه نمایید.
برای آشنایی با جزییات آن بر روی تصویر روبرو کلیک کنید.
