عیب فدرینگ در چاپ فلکسو چیست؟ راهنمای جامع شناسایی، عیب‌یابی و رفع پخش‌شدگی لبه‌های چاپ

فدرینگ در چاپ فلکسو چیست و چگونه دیده می‌شود؟

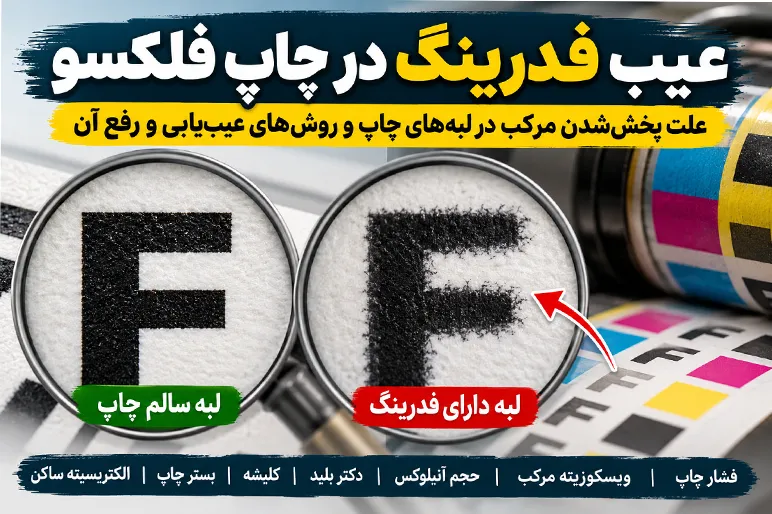

فدرینگ به پخش‌شدن مرکب به خارج از مرز اصلی تصویر چاپی گفته می‌شود. این پدیده ممکن است به شکل نفوذ مرکب در الیاف بستر، حرکت جانبی مرکب روی سطح یا تغییر شکل لبه‌های چاپی ظاهر شود.

با مشاهده چاپ زیر ذره‌بین یا میکروسکوپ، لبه تصویر به‌جای آنکه صاف و مشخص باشد، نامنظم و پرزدار دیده می‌شود.

نشانه‌های اصلی فدرینگ

۱. محوشدن لبه سطوح چاپی، حروف و خطوط

مرز میان ناحیه چاپ‌شده و بستر بدون چاپ، وضوح خود را از دست می‌دهد و ظاهری نرم، محو یا مه‌آلود پیدا می‌کند.

۲. ایجاد لبه‌های دندانه‌دار

لبه‌هایی که باید مستقیم و یکنواخت باشند، به شکل نامنظم یا دندانه‌اره‌ای دیده می‌شوند. این مشکل به‌ویژه در نوشته‌های معکوس، بارکدها و اشکال هندسی قابل مشاهده است.

۳. کاهش وضوح نوشته‌ها

حروف کوچک، نوشته‌های دارای خطوط ظریف و قسمت‌های باریک حروف ممکن است ضخیم شوند یا فضاهای داخلی آن‌ها بسته شود.

۴. کاهش کیفیت بارکدها

میله‌های بارکد به‌صورت نامنظم پهن می‌شوند و فاصله میان آن‌ها کاهش می‌یابد. این وضعیت ممکن است باعث کاهش درجه کیفیت بارکد و حتی مردودشدن آن در آزمون خوانایی شود.

۵. اتصال خطوط ظریف

خطوطی که باید از یکدیگر جدا باشند، به دلیل گسترش مرکب به هم متصل می‌شوند.

۶. بسته‌شدن نواحی معکوس

در نوشته‌ها و طرح‌های نگاتیو، مرکب از لبه‌ها به سمت فضای خالی حرکت می‌کند و باعث کوچک‌شدن یا بسته‌شدن این نواحی می‌شود.

۷. ظاهر کثیف یا متورم لبه تصویر

ممکن است قسمت مرکزی یک سطح چاپی قابل قبول باشد، اما لبه‌های آن وضوح لازم را نداشته باشند.

۸. تغییر کیفیت لبه در عرض چاپ یا محیط تکرار

گاهی فدرینگ در یک سمت عرض چاپ شدیدتر است یا فقط در موقعیت‌های مشخصی از محیط سیلندر مشاهده می‌شود.

۹. افزایش شدت عیب در طول تیراژ

تغییر ویسکوزیته مرکب، افزایش دما، تجمع مرکب روی کلیشه، افزایش الکتریسیته ساکن یا تغییر فشار چاپ می‌تواند باعث تشدید فدرینگ در طول تولید شود.

وجود این نشانه‌ها معمولاً به مشکلات انتقال مرکب، کنترل مقدار مرکب، ویژگی‌های سطح بستر یا فشار چاپ مربوط است. فدرینگ در اغلب موارد صرفاً ناشی از قدرت رنگ‌دهی مرکب نیست و با افزایش فشار چاپ اصلاح نمی‌شود.

چرا فدرینگ در چاپ فلکسو ایجاد می‌شود؟

در چاپ فلکسو، فدرینگ اغلب نتیجه برهم‌خوردن تعادل میان فشار چاپ و رفتار مرکب است.

آنیلوکس مقدار مشخصی مرکب را به کلیشه منتقل می‌کند. دکتر بلید مقدار مرکب باقی‌مانده روی آنیلوکس را کنترل می‌کند. کلیشه مرکب را دریافت کرده و فشار چاپ باعث انتقال آن به بستر می‌شود.

اگر مقدار مرکب بیش‌ازحد باشد، ویسکوزیته پایین باشد، کنترل مرکب به‌درستی انجام نشود یا فشار چاپ بیش‌ازحد افزایش یابد، مرکب از محدوده اصلی تصویر خارج می‌شود.

حجم بیش‌ازحد آنیلوکس

هر آنیلوکس دارای حجم مشخصی است که معمولاً با واحد BCM و خط‌شماری آن با LPI بیان می‌شود.

اگر حجم آنیلوکس برای ترام کلیشه، جزئیات طرح، بستر چاپ و سیستم مرکب بیش‌ازحد باشد، کلیشه مرکب بیشتری دریافت می‌کند.

هنگام اعمال فشار چاپ، مرکب اضافی به سمت لبه‌های تصویر حرکت می‌کند و باعث فدرینگ می‌شود.

ویسکوزیته پایین یا ناپایدار مرکب

وقتی ویسکوزیته مرکب کمتر از محدوده توصیه‌شده تولیدکننده باشد، مرکب روان‌تر می‌شود.

در این شرایط، مرکب آسان‌تر از آنیلوکس به کلیشه و سپس به بستر منتقل می‌شود و امکان حرکت جانبی آن افزایش می‌یابد.

در بسترهای کاغذی، مرکب ممکن است در امتداد الیاف نفوذ کند. در فیلم‌های پلیمری نیز ممکن است روی سطح حرکت کرده و از محدوده تصویر خارج شود.

تغییر دما، افزودن آب یا حلال، تبخیر نامتعادل و گردش نامناسب مرکب از عوامل مؤثر بر ناپایداری ویسکوزیته هستند.

فشار بیش‌ازحد چاپ

چاپ فلکسو بر اساس اصل حداقل فشار تماس (Kiss Impression) انجام می‌شود.

کلیشه باید تنها با فشاری که برای انتقال مناسب مرکب لازم است با بستر تماس پیدا کند.

افزایش فشار برای دستیابی به رنگ قوی‌تر، جبران فرسودگی کلیشه یا پوشش بهتر بستر ناهموار، باعث فشرده‌شدن کلیشه فتوپلیمری می‌شود.

در نتیجه، سطح تماس کلیشه افزایش پیدا می‌کند و مرکب از لبه تصویر به بیرون رانده می‌شود.

تغییر شکل کلیشه

کلیشه ممکن است به دلیل سختی نامناسب، تورم ناشی از مرکب یا مواد شست‌وشو، فرسودگی یا آسیب‌دیدگی تغییر شکل دهد.

در این وضعیت، سطح تماس کلیشه بزرگ‌تر از مقدار طراحی‌شده خواهد بود و مرکب به خارج از مرز تصویر منتقل می‌شود.

انتخاب نامناسب چسب نصب کلیشه

چسب نصب کلیشه بر نحوه جذب و توزیع فشار اثر می‌گذارد.

چسب بیش‌ازحد نرم ممکن است اجازه حرکت یا تغییر شکل کلیشه را هنگام اعمال فشار بدهد.

چسب بیش‌ازحد سخت نیز ممکن است نتواند ناهمواری‌های بستر را جبران کند و اپراتور برای دستیابی به پوشش مناسب مجبور به افزایش فشار شود.

چسب آسیب‌دیده، فشرده‌شده، چروک یا دارای اتصال نامناسب نیز می‌تواند تغییرات موضعی فشار ایجاد کند.

عملکرد نامناسب دکتر بلید

دکتر بلید باید مرکب اضافی را از سطح آنیلوکس بردارد تا مرکب موجود در سلول‌ها به کلیشه منتقل شود.

اگر تیغه فرسوده، لب‌پر یا نامناسب نصب شده باشد، یا زاویه و فشار آن صحیح نباشد، ممکن است مقداری مرکب روی سطح بین سلول‌های آنیلوکس باقی بماند.

این مرکب کنترل‌نشده باعث افزایش مقدار مرکب منتقل‌شده به کلیشه و در نهایت ایجاد فدرینگ می‌شود.

ویژگی‌های سطح بستر چاپ

رفتار مرکب روی بسترهای مختلف یکسان نیست.

فیلم‌های پلیمری با انرژی سطحی پایین، فیلم‌های دارای عملیات سطحی ناکافی یا سطوح آلوده به سیلیکون ممکن است باعث جمع‌شدن قطره‌ای یا گسترش نامنظم مرکب شوند.

در مقابل، بسترهای بسیار جاذب مانند کاغذ کرافت بدون پوشش، مقوای بازیافتی یا لاینر کارتن ممکن است اجزای مایع مرکب را در امتداد الیاف جذب کنند و رنگ‌دانه‌ها را به خارج از محدوده تصویر ببرند.

هر دو وضعیت می‌توانند فدرینگ ایجاد کنند، اما روش اصلاح آن‌ها متفاوت است.

آلودگی سطح بستر

گردوغبار، الیاف آزاد، ذرات پوشش، گردوغبار ناشی از برش و آلودگی مسیر حرکت بستر می‌توانند انتقال یکنواخت مرکب را مختل کنند.

الکتریسیته ساکن

بار الکتریکی روی بستر ممکن است مه مرکب، گردوغبار یا ذرات ریز را به اطراف تصویر جذب کند.

این مشکل به‌ویژه در چاپ روی فیلم‌های پلیمری، محیط‌های کم‌رطوبت و سرعت‌های بالاتر ماشین اهمیت دارد.

اختلال در خشک‌کردن

نامتعادل‌بودن خشک‌کن می‌تواند مشکل را تشدید کند.

اگر مرکب پیش از ورود به یونیت بعدی بیش‌ازحد مرطوب باشد، تماس میان ایستگاه‌ها یا انتقال مرکب مرطوب می‌تواند کیفیت لبه‌ها را کاهش دهد.

بااین‌حال، بررسی خشک‌کن نباید اولین اقدام عیب‌یابی باشد؛ زیرا فدرینگ معمولاً از نقطه انتقال مرکب آغاز می‌شود.

تشخیص فدرینگ از سایر عیوب چاپ فلکسو

تشخیص صحیح عیب پیش از انجام تنظیمات، از تغییرات غیرضروری در ماشین جلوگیری می‌کند.

تفاوت فدرینگ با کثیفی چاپ (Dirty Print)

کثیفی چاپ معمولاً به شکل لکه‌های پراکنده، هاله، آلودگی یا ذرات ناخواسته در نواحی چاپی و غیرچاپی دیده می‌شود.

اما فدرینگ عمدتاً به لبه‌های تصویر محدود است.

اگر مرکز سطح چاپی تمیز باشد ولی لبه‌های آن پرزدار باشند، احتمال فدرینگ بیشتر است.

تفاوت فدرینگ با کشیدگی چاپ (Slur)

کشیدگی چاپ معمولاً جهت مشخصی دارد و به شکل کشیده‌شدن مرکب در جهت حرکت بستر یا چرخش کلیشه دیده می‌شود.

اختلاف سرعت، لغزش بستر، مشکلات کشش رول یا فشار بیش‌ازحد می‌توانند عامل آن باشند.

در مقابل، فدرینگ به شکل پخش‌شدگی مرکب از لبه تصویر به اطراف ظاهر می‌شود و معمولاً جهت کشیدگی مشخصی ندارد.

تفاوت فدرینگ با افزایش ترام (Dot Gain)

افزایش ترام باعث بزرگ‌ترشدن نقاط ترام، تیره‌ترشدن تونالیته‌ها و پرشدن نواحی ترام‌دار می‌شود.

اما ممکن است لبه خطوط و سطوح یکپارچه همچنان نسبتاً واضح باشند.

فدرینگ به‌طور مشخص وضوح لبه تصویر را تخریب می‌کند.

برای مثال، اگر مقدار اندازه‌گیری‌شده ترام ۵۰ درصد بیشتر از هدف باشد اما لبه خطوط تمیز بماند، مشکل اصلی احتمالاً افزایش ترام است.

تفاوت فدرینگ با مشکل خشک‌شدن مرکب

مشکلات خشک‌شدن ممکن است باعث پشت‌زدگی مرکب، چسبندگی لایه‌ها، لکه‌شدن یا کشیده‌شدن مرکب پس از خروج چاپ از یونیت شوند.

اگر تصویر هنگام خروج از یونیت واضح باشد اما بعداً دچار لکه یا کشیدگی شود، باید خشک‌کردن یا جابه‌جایی بستر بررسی شود.

اگر لبه تصویر بلافاصله پس از انتقال مرکب پرزدار باشد، علت احتمالاً به انتقال مرکب، فشار، بستر یا سیستم کنترل مرکب مربوط است.

تفاوت فدرینگ با فرسودگی کلیشه

کلیشه فرسوده ممکن است دارای شانه‌های گرد، کاهش جزئیات ریز و افت کیفیت ترام‌های روشن باشد.

فرسودگی کلیشه می‌تواند به فدرینگ کمک کند، اما نباید بدون بررسی سطح کلیشه و لبه چاپ، آن را علت قطعی دانست.

تفاوت فدرینگ با پرش یا لرزش چاپ (Bounce / Chatter)

پرش و لرزش معمولاً الگوهای مکانیکی تکرارشونده مانند نوار، سایه یا تغییرات منظم دانسیته ایجاد می‌کنند.

فدرینگ معمولاً چنین نظم مکانیکی مشخصی ندارد و در امتداد لبه تصویر ظاهر می‌شود.

تفاوت فدرینگ با کنده‌شدن الیاف و آلودگی

کنده‌شدن الیاف یا پوشش بستر (Picking) ممکن است باعث ایجاد نواحی بدون چاپ، ذرات جداشده یا تجمع آلودگی روی کلیشه شود.

فدرینگ برعکس، باعث حضور مرکب در نقاطی می‌شود که نباید چاپ شوند.

سریع‌ترین روش تشخیص، مشاهده نمونه چاپی با بزرگ‌نمایی است. اگر مرکب بدون کشیدگی جهت‌دار، الگوی مکانیکی تکرارشونده یا الگوی ذرات آلودگی از لبه تصویر به بیرون گسترش یافته باشد، احتمال فدرینگ زیاد است.

مراحل عیب‌یابی فدرینگ در چاپ فلکسو

هنگام مشاهده فدرینگ، بررسی‌ها باید به‌ترتیب انجام شوند. تغییر هم‌زمان چند پارامتر باعث دشوارشدن تشخیص علت اصلی می‌شود.

مرحله اول: بررسی عیب با بزرگ‌نمایی

از بزرگ‌نمایی حداقل ۲۰ تا ۵۰ برابر استفاده کنید.

بررسی کنید که آیا مرکب در امتداد الیاف نفوذ کرده، در لبه تصویر تجمع یافته یا هاله‌ای یکنواخت اطراف آن ایجاد شده است.

نفوذ در امتداد الیاف می‌تواند نشانه جذب زیاد بستر یا ویسکوزیته پایین باشد.

تجمع مرکب در لبه ممکن است به ضخامت بیش‌ازحد فیلم مرکب مربوط باشد.

هاله یکنواخت نیز می‌تواند نشانه فشار زیاد یا تغییر شکل کلیشه باشد.

مرحله دوم: بررسی فشار چاپ

فشار چاپ یونیت معیوب را به سمت حداقل فشار تماس کاهش دهید.

اگر کیفیت لبه‌ها بهتر شد، فشار چاپ یکی از عوامل مؤثر بوده است.

اگر پیش از برطرف‌شدن فدرینگ، انتقال مرکب ناقص شود، باید سایر عوامل مانند مقدار مرکب، آنیلوکس، ویسکوزیته، کلیشه، چسب نصب و بستر بررسی شوند.

تنظیم فشار در حالت حداقل تماس و فشار واقعی هنگام تولید باید ثبت و مقایسه شود.

مرحله سوم: اندازه‌گیری ویسکوزیته مرکب

ویسکوزیته را با روش تعیین‌شده توسط تولیدکننده مرکب یا دستورالعمل چاپخانه اندازه‌گیری کنید.

برای این کار می‌توان از کاپ Zahn، کاپ DIN، سایر کاپ‌های جریان یا تجهیزات اندازه‌گیری ویسکوزیته استفاده کرد.

اندازه‌گیری باید از سیستم مرکب در حال کار انجام شود، نه صرفاً از یک ظرف مرکب تازه هم‌زده‌شده.

دمای مرکب و محل نمونه‌برداری نیز ثبت شود.

مرحله چهارم: بررسی مشخصات آنیلوکس

حجم BCM، خط‌شماری LPI و هندسه سلول‌های آنیلوکس را با مشخصات کار چاپی مقایسه کنید.

در چاپ پروسس، خط‌شماری آنیلوکس اغلب حدود ۴ تا ۶ برابر خط‌شماری ترام کلیشه انتخاب می‌شود؛ بااین‌حال، استاندارد چاپخانه و توصیه تأمین‌کننده باید ملاک نهایی باشند.

آنیلوکس از نظر گرفتگی سلول‌ها، خط‌افتادگی، فرسودگی و انتقال نامناسب مرکب بررسی شود.

مرحله پنجم: بررسی دکتر بلید و سیستم کنترل مرکب

لبه تیغه، زاویه، فشار، نحوه نصب و یکنواختی تماس در عرض چاپ بررسی شود.

در سیستم‌های چمبر، وضعیت آب‌بندی‌ها، نصب چمبر، جریان مرکب، فیلترها و نشتی‌ها نیز کنترل شود.

مرحله ششم: بررسی وضعیت کلیشه

کلیشه از نظر تورم، فرسودگی، ترک، چسبندگی سطحی، گردشدن لبه‌ها، آسیب برجستگی‌ها و آلودگی بررسی شود.

کیفیت نصب کلیشه نیز اهمیت دارد. وجود هوای محبوس، چروک، بلندشدگی لبه‌ها یا چسبندگی ضعیف می‌تواند مشکل ایجاد کند.

مرحله هفتم: بررسی چسب نصب کلیشه

دانسیته، ضخامت، قابلیت فشرده‌شدن، عمر، شرایط نگهداری و تناسب چسب با کلیشه و بستر بررسی شود.

اگر اپراتور برای دستیابی به پوشش مناسب مجبور به افزایش فشار شده باشد، چسب نصب ممکن است یکی از عوامل مشکل باشد.

مرحله هشتم: بررسی سطح بستر چاپ

سطح بستر از نظر گردوغبار، الیاف آزاد، یکنواختی پوشش، آلودگی سیلیکونی، ذرات برش و تغییرات جذب بررسی شود.

در فیلم‌های پلیمری، سطح عملیات‌شده با روش تأییدشده اندازه‌گیری انرژی سطحی کنترل شود.

در کاغذ و مقوا، تخلخل زیاد، الیاف آزاد، گردوغبار و ضعف پوشش اهمیت دارند.

مرحله نهم: اندازه‌گیری الکتریسیته ساکن

با دستگاه اندازه‌گیری الکتریسیته ساکن، بار الکتریکی در ورودی ماشین، یونیت چاپ معیوب و خروجی بررسی شود.

الکتریسیته ساکن بالا، به‌ویژه در فیلم‌ها و بسترهای سبک، ممکن است ذرات مرکب و گردوغبار را از موقعیت مناسب خارج کند.

مرحله دهم: بررسی خشک‌کن

پس از بررسی عوامل انتقال مرکب، وضعیت خشک‌کردن کنترل شود.

اگر مرکب پیش از یونیت بعدی به‌اندازه کافی خشک نشده باشد، تماس و انتقال مرکب مرطوب می‌تواند کیفیت لبه را کاهش دهد.

تغییر تنظیمات خشک‌کن نباید اولین اقدام اصلاحی باشد.

رایج‌ترین دلایل فدرینگ و اقدامات اصلاحی

فشار بیش‌ازحد چاپ

فشار بیش‌ازحد یکی از مهم‌ترین عوامل فدرینگ است که می‌تواند به تنظیمات اپراتور مربوط باشد.

افزایش فشار باعث فشرده‌شدن کلیشه، بزرگ‌ترشدن سطح تماس و حرکت مرکب به خارج از مرز تصویر می‌شود.

در ماشین‌های فلکسو سیلندر مرکزی (CI)، فشار زیاد یک یونیت ممکن است بر انتقال مرکب و رجیستر نیز اثر بگذارد.

در ماشین‌های استک، فشار زیاد می‌تواند به کشیدگی بستر و ناپایداری کشش رول کمک کند.

راهکار: فشار را کاهش دهید. اگر با اصلاح فشار، قدرت رنگ کمتر از هدف شد، به‌جای افزایش دوباره فشار، سیستم انتقال مرکب را بررسی کنید.

ویسکوزیته کمتر از مقدار استاندارد

ویسکوزیته پایین باعث افزایش روانی مرکب و حرکت آن روی کلیشه و بستر می‌شود.

راهکار: ویسکوزیته را در دمای واقعی کارکرد اندازه‌گیری کرده و طبق دستورالعمل تولیدکننده اصلاح کنید.

بدون اندازه‌گیری، صرفاً به دلیل غلیظ به‌نظررسیدن مرکب در ظرف، حلال یا رقیق‌کننده اضافه نکنید.

حجم نامناسب آنیلوکس

آنیلوکس با حجم بالا ممکن است برای چاپ سطوح یکپارچه مناسب باشد، اما برای حروف ظریف، بارکدها و خطوط دقیق، مرکب بیش‌ازحد منتقل کند.

در کارهایی که هم سطوح یکپارچه سنگین و هم جزئیات ظریف دارند، ممکن است نیاز به انتخاب ترکیبی مناسب، یونیت‌های جداگانه، آنیلوکس متفاوت یا اصلاح طرح باشد.

راهکار: حجم آنیلوکس را متناسب با جزئیات طرح و سیستم چاپ انتخاب کنید. همیشه نمی‌توان انتخاب اشتباه آنیلوکس را با تغییر فشار یا ویسکوزیته جبران کرد.

نامتناسب‌بودن کلیشه و چسب نصب

سختی کلیشه، عمق برجستگی، ضخامت و ساختار تصویر باید با بستر و شرایط چاپ هماهنگ باشد.

چسب نصب نیز باید از نظر دانسیته، ضخامت و قابلیت فشرده‌شدن متناسب انتخاب شود.

راهکار: ترکیب کلیشه و چسب نصب را بررسی کرده و در صورت نامناسب‌بودن، آن را اصلاح کنید.

تورم یا فرسودگی کلیشه

کلیشه‌های فلکسو ممکن است در اثر جذب حلال، مونومر، آب یا مواد شست‌وشوی ناسازگار متورم شوند.

تورم می‌تواند ابعاد کلیشه را تغییر دهد، سطح آن را نرم‌تر کند و انتقال مرکب را ناپایدار سازد.

فرسودگی نیز باعث گردشدن لبه برجستگی‌ها و کاهش وضوح تصویر می‌شود.

راهکار: از مواد شست‌وشوی سازگار، کلیشه مناسب و برنامه بازرسی منظم استفاده کنید.

الکتریسیته ساکن

الکتریسیته ساکن می‌تواند ذرات مرکب یا گردوغبار را در نزدیکی لبه تصویر جذب کند.

این مشکل در سرعت‌های بالا، رطوبت پایین و بسترهای مصنوعی شدیدتر می‌شود.

راهکار: بار الکتریکی را اندازه‌گیری کرده و در صورت نیاز از تجهیزات خنثی‌سازی الکتریسیته ساکن استفاده کنید.

گردوغبار و آلودگی بستر

ذرات آزاد کاغذ، پوشش، گردوغبار برش و آلودگی مسیر حرکت بستر می‌توانند مانع تشکیل مرز تمیز مرکب شوند.

راهکار: مسیر حرکت بستر، رولرها و تجهیزات تمیزکننده را بررسی و پاک‌سازی کنید.

نگهداری نامناسب مرکب روی سطح بستر

فیلم‌هایی با عملیات سطحی ناکافی ممکن است باعث پخش نامنظم یا جمع‌شدن قطره‌ای مرکب شوند.

در کاغذها و مقواهای بسیار جاذب، اجزای مایع مرکب می‌توانند در الیاف نفوذ کنند و رنگ‌دانه را از محدوده چاپ خارج کنند.

راهکار: برای فیلم‌ها ممکن است بررسی یا اصلاح عملیات کرونا و پلاسما لازم باشد.

برای بسترهای جاذب نیز ممکن است استفاده از پرایمر، پوشش اولیه، ورنی چاپی، اصلاح فرمول مرکب یا تغییر بستر ضروری باشد.

مشکلات دکتر بلید و چمبر

تیغه فرسوده، زاویه نامناسب، فشار ناکافی، تماس غیریکنواخت یا نشتی آب‌بندی چمبر می‌تواند باعث باقی‌ماندن مرکب اضافی روی آنیلوکس شود.

این مشکل ممکن است فقط در بخشی از عرض چاپ ظاهر شود.

راهکار: تیغه، زاویه تماس، فشار، آب‌بندی چمبر و گردش مرکب را بررسی و اصلاح کنید.

اصلاحات اشتباه اپراتور

گاهی اپراتور برای افزایش قدرت رنگ، فشار را بیشتر می‌کند.

افزایش فشار باعث فدرینگ می‌شود. سپس برای اصلاح لبه‌ها، مرکب را رقیق می‌کند.

رقیق‌شدن مرکب قدرت رنگ را کاهش می‌دهد و اپراتور دوباره فشار را افزایش می‌دهد.

این چرخه می‌تواند چاپ را ضعیف، ناپایدار و دارای لبه‌های نامنظم کند.

راهکار: هنگام ضعف رنگ، ابتدا حجم آنیلوکس، قدرت رنگ‌دهی مرکب، ویسکوزیته، سیستم کنترل مرکب و وضعیت بستر بررسی شود.

اقدامات اصلاحی به‌ترتیب اولویت

پس از تأیید فدرینگ، اقدامات زیر باید به‌ترتیب انجام شوند.

۱. کاهش فشار چاپ

فشار را به سمت حداقل فشار تماس کاهش دهید و کیفیت لبه‌ها را بررسی کنید.

اگر وضوح لبه بهتر شد، فشار یکی از عوامل مشکل بوده است.

۲. اصلاح ویسکوزیته

ابتدا ویسکوزیته را اندازه‌گیری کنید.

سپس با استفاده از مواد مجاز و مطابق دستورالعمل تولیدکننده، آن را به محدوده مشخص‌شده بازگردانید.

پس از هر تغییر، اندازه‌گیری را تکرار کنید.

۳. بررسی و اصلاح آنیلوکس

حجم، خط‌شماری و هندسه سلول‌ها را بررسی کنید.

اگر کلیشه مرکب بیش‌ازحد دریافت می‌کند، استفاده از آنیلوکس با حجم کمتر را در نظر بگیرید.

آنیلوکس باید از نظر گرفتگی سلول‌ها، خط‌افتادگی و فرسودگی بررسی و در صورت نیاز تمیز شود.

۴. بررسی دکتر بلید

تیغه‌های فرسوده، لب‌پر یا آسیب‌دیده تعویض شوند.

زاویه، فشار، نحوه نصب و یکنواختی تماس در عرض چاپ کنترل شود.

۵. اصلاح سیستم چمبر و گردش مرکب

وضعیت آب‌بندی‌ها، فیلترها، پمپ، شیلنگ‌ها، جریان رفت و برگشت مرکب و نصب چمبر بررسی شود.

۶. تمیزکردن مسیر حرکت بستر

رولرها، تجهیزات هدایت رول، نقاط تماس، سیستم‌های مکش و تجهیزات تمیزکننده بررسی شوند.

۷. کنترل الکتریسیته ساکن

در صورت مشاهده بار الکتریکی غیرمجاز، عملکرد میله‌های آنتی‌استاتیک، تجهیزات یونیزه‌کننده، اتصال زمین و کنترل رطوبت بررسی شود.

۸. بررسی کلیشه و چسب نصب

کلیشه‌های متورم یا فرسوده تعویض شوند.

چسب‌های نامناسب یا فشرده‌شده اصلاح شوند.

کلیشه‌هایی که دارای هوای محبوس، چروک یا بلندشدگی لبه هستند، دوباره نصب شوند.

اصل مهم عیب‌یابی: در هر مرحله فقط یک متغیر را تغییر دهید، نمونه چاپی بگیرید، نتیجه را بررسی کنید و سپس درباره اقدام بعدی تصمیم بگیرید.

تنظیمات اپراتوری برای کنترل فدرینگ

نحوه واکنش اپراتور تعیین می‌کند که فدرینگ سریع برطرف شود یا در تمام شیفت تولید ادامه پیدا کند.

ابتدا فشار چاپ را کاهش دهید و کیفیت لبه را بررسی کنید.

سپس ویسکوزیته را پایدار کنید. اگر ویسکوزیته از محدوده تعیین‌شده خارج شده است، اصلاح باید تدریجی و همراه با اندازه‌گیری باشد.

اگر ویسکوزیته در طول تولید تغییر می‌کند، عواملی مانند تبخیر، دما، گردش مرکب، ورود هوا و افزودنی‌های اپراتوری بررسی شوند.

در صورت صحیح‌بودن فشار و ویسکوزیته، حجم آنیلوکس، تمیزی آن، وضعیت دکتر بلید و عملکرد چمبر بررسی شود.

حروف ظریف، بارکدها، نواحی معکوس و خطوط نازک باید با دقت بیشتری کنترل شوند؛ زیرا این عناصر معمولاً زودتر نشانه‌های فدرینگ را نشان می‌دهند.

اگر کار چاپی قبلاً تولید شده است، تنظیمات فعلی با تنظیمات ثبت‌شده تولید موفق قبلی مقایسه شود.

از افزایش دمای خشک‌کن، افزودن رقیق‌کننده بدون اندازه‌گیری و افزایش سرعت ماشین برای فرار از مشکل خودداری کنید.

نقش آنیلوکس و سیستم کنترل مرکب در فدرینگ

فدرینگ ممکن است پیش از رسیدن کلیشه به بستر آغاز شود؛ یعنی زمانی که کلیشه مرکب بیش‌ازحد یا غیریکنواخت دریافت می‌کند.

آنیلوکسی که برای چاپ یک سطح یکپارچه سنگین مناسب است، ممکن است برای چاپ نوشته‌های ظریف و بارکدها حجم مرکب زیادی داشته باشد.

انتخاب آنیلوکس صرفاً بر اساس دانسیته موردنیاز، همیشه کیفیت لبه مطلوب را تضمین نمی‌کند.

وضعیت دکتر بلید نیز به همان اندازه اهمیت دارد.

تیغه فرسوده ممکن است لایه‌ای از مرکب روی سطح بین سلول‌های آنیلوکس باقی بگذارد.

تیغه لب‌پر ممکن است باعث افزایش موضعی مرکب در یک نوار شود.

نصب نامناسب تیغه می‌تواند یک سمت عرض چاپ را بیش‌ازحد مرکب‌دهی کند.

بنابراین پیش از نسبت‌دادن مشکل به فرمول مرکب، باید از عملکرد صحیح سیستم کنترل مقدار مرکب اطمینان حاصل شود.

نقش فشار چاپ، کلیشه و چسب نصب

فدرینگ ارتباط مستقیمی با فشار تماس دارد.

اگر کلیشه بیش‌ازحد به بستر فشرده شود، سطح تماس آن افزایش پیدا می‌کند و مرکب از مرز تصویر بیرون رانده می‌شود.

این وضعیت در حروف، بارکدها، خطوط ظریف و نواحی معکوس به‌خوبی دیده می‌شود.

کلیشه متورم از نظر عملکرد مانند کلیشه‌ای با ضخامت بیشتر رفتار می‌کند.

کلیشه فرسوده هندسه لبه‌های خود را از دست می‌دهد.

کلیشه نرم یا چسب نامناسب ممکن است حتی در فشار معمول نیز تغییر شکل دهد.

کیفیت مناسب لبه زمانی حاصل می‌شود که کلیشه، چسب نصب و فشار چاپ به‌صورت هماهنگ انتخاب و تنظیم شوند.

نقش بستر چاپ و الکتریسیته ساکن

توانایی بستر در نگهداری مرکب روی سطح تعیین می‌کند که مرکب پس از انتقال تا چه اندازه در موقعیت موردنظر باقی بماند.

کاغذ، مقوا و لاینر کارتن با جذب زیاد می‌توانند اجزای مایع مرکب را در الیاف جذب کنند و رنگ‌دانه را به خارج از مرز چاپ منتقل کنند.

فیلم‌هایی با عملیات سطحی ناکافی نیز ممکن است باعث حرکت، جمع‌شدن قطره‌ای یا پخش نامنظم مرکب شوند.

گردوغبار و الیاف آزاد، تشکیل مرز تمیز را مختل می‌کنند.

الکتریسیته ساکن نیز می‌تواند مه مرکب یا ذرات را به نواحی ناخواسته جذب کند.

اگر فدرینگ هم‌زمان با تغییر رول بستر، بچ مقوا، سطح عملیات سطحی، رطوبت، میزان گردوغبار یا شرایط محیط چاپخانه ظاهر شود، باید عوامل مرتبط با بستر بررسی شوند.

بااین‌حال، ابتدا متغیرهای قابل کنترل ماشین چاپ بررسی شوند و سپس اصلاح عملیات سطحی، تمیزکاری، کنترل الکتریسیته ساکن، پرایمر، پوشش یا سازگاری مرکب انجام شود.

چگونه از ایجاد مجدد فدرینگ جلوگیری کنیم؟

پیشگیری از فدرینگ نیازمند کنترل پایدار مرکب، فشار، وضعیت بستر و مستندسازی تنظیمات است.

استانداردسازی ویسکوزیته

برای هر ترکیب کار چاپی، مرکب، بستر و سرعت ماشین، محدوده ویسکوزیته مشخص شود.

ویسکوزیته در فواصل تعیین‌شده طی تولید اندازه‌گیری شود و صرفاً به تجربه یا احساس اپراتور تکیه نشود.

ثبت تنظیمات فشار

فشار چاپ، تنظیم تماس آنیلوکس با کلیشه و فشار دکتر بلید در موارد لازم ثبت شود.

مستندسازی مشخصات کامل کار

اطلاعات زیر باید در پرونده تولید ثبت شوند:

• شناسه آنیلوکس، حجم BCM، خط‌شماری LPI و هندسه سلول‌ها

• خط‌شماری ترام کلیشه، جنس کلیشه و سختی آن

• نوع و دانسیته چسب نصب کلیشه

• مشخصات بستر چاپ

• نوع سیستم مرکب و ویسکوزیته هدف

• مقدار هدف pH برای مرکب‌های پایه آب

• تنظیمات خشک‌کن و سرعت ماشین

کنترل الکتریسیته ساکن

اندازه‌گیری بار الکتریکی باید بخشی از آماده‌سازی ماشین برای چاپ روی فیلم‌ها، بسترهای سبک و شرایط کم‌رطوبت باشد.

انتخاب صحیح آنیلوکس

حجم آنیلوکس باید با نوع کلیشه، خط‌شماری ترام، جزئیات طرح، بستر و سیستم مرکب تناسب داشته باشد.

برای کارهایی که جزئیات ظریف و سطوح یکپارچه سنگین را هم‌زمان دارند، بهتر است واحد پیش‌ازچاپ، مرکب‌سازی و تولید در انتخاب آنیلوکس مشارکت کنند.

کنترل تمیزی بستر و مسیر چاپ

رول‌ها و ورق‌ها تا زمان مصرف محافظت شوند.

گردوغبار محیط تولید و محل آماده‌سازی کاهش یابد.

در صورت نیاز از تجهیزات تمیزکننده بستر، رولرهای چسبنده، مکش یا هوای یونیزه استفاده شود.

نگهداری سیستم انتقال مرکب

دکتر بلید، چمبر، پمپ‌ها، شیلنگ‌ها، فیلترها و سیستم گردش مرکب باید به‌صورت منظم بازرسی شوند.

تیغه‌ها طبق برنامه مشخص یا با مشاهده اولین نشانه اختلال در کنترل مرکب تعویض شوند.

آموزش اپراتورها

اپراتورها باید بدانند که در صورت کاهش وضوح لبه‌ها، افزایش فشار معمولاً اقدام مناسبی نیست.

ثبت تنظیمات موفق کارهای تکراری یکی از مؤثرترین ابزارهای کنترل فرایند در چاپخانه است.

چک‌لیست عیب‌یابی فدرینگ در چاپ فلکسو

برای بررسی سیستماتیک عیب، پرسش‌های زیر را کنترل کنید:

• آیا فشار چاپ در محدوده حداقل فشار تماس است؟

• آیا ویسکوزیته مرکب اندازه‌گیری شده و در محدوده مشخصات است؟

• آیا دمای مرکب همراه با ویسکوزیته ثبت شده است؟

• آیا حجم BCM آنیلوکس برای کار مناسب است؟

• آیا خط‌شماری LPI با ترام کلیشه و جزئیات تصویر تناسب دارد؟

• آیا آنیلوکس تمیز و بدون گرفتگی، خط‌افتادگی یا فرسودگی شدید است؟

• آیا دکتر بلید سالم، یکنواخت و بدون لب‌پریدگی است؟

• آیا زاویه و فشار تیغه صحیح است؟

• آیا آب‌بندی چمبر و گردش مرکب مناسب است؟

• آیا فیلترهای مرکب تمیز و فعال هستند؟

• آیا کلیشه فاقد تورم، فرسودگی، چسبندگی سطحی یا آسیب است؟

• آیا سختی کلیشه برای بستر و طرح مناسب است؟

• آیا دانسیته، ضخامت و قابلیت فشرده‌شدن چسب نصب صحیح است؟

• آیا کلیشه بدون حباب هوا، چروک یا بلندشدگی نصب شده است؟

• آیا بستر فاقد گردوغبار، الیاف آزاد و آلودگی است؟

• آیا انرژی سطحی بستر با سیستم مرکب تناسب دارد؟

• آیا جذب یا نگهداری مرکب روی سطح بستر مناسب است؟

• آیا الکتریسیته ساکن اندازه‌گیری و کنترل شده است؟

• آیا خشک‌کن پس از بررسی عوامل انتقال مرکب کنترل شده است؟

• آیا سرعت ماشین پایدار و در محدوده ثبت‌شده قرار دارد؟

• آیا تنظیمات کار با سوابق تولید موفق قبلی مقایسه شده‌اند؟

اشتباهاتی که هنگام رفع فدرینگ باید از آن‌ها اجتناب کرد

افزایش فوری دمای خشک‌کن

تغییر خشک‌کن ممکن است مشکل اصلی انتقال مرکب را پنهان کند و عیوب دیگری مانند تشکیل پوسته روی مرکب، چسبندگی لایه‌ها، تغییر شکل بستر یا اختلال در خشک‌شدن ایجاد کند.

فرض‌کردن یک علت واحد

فدرینگ ممکن است نتیجه ترکیب چند عامل باشد؛ برای مثال حجم آنیلوکس کمی زیاد، ویسکوزیته کمی پایین و فشار چاپ کمی بیش‌ازحد.

نادیده‌گرفتن الکتریسیته ساکن

الکتریسیته ساکن قابل مشاهده نیست، اما به‌ویژه در فیلم‌ها و بسترهای سبک اهمیت دارد.

افزایش فشار برای جبران ضعف رنگ

فشار چاپ نباید ابزار اصلی افزایش قدرت رنگ باشد.

افزایش مقدار مرکب بدون بررسی سیستم انتقال

پیش از افزایش ضخامت فیلم مرکب، حجم آنیلوکس، ویسکوزیته، عملکرد دکتر بلید و فشار چاپ باید بررسی شوند.

مقصر دانستن بستر پیش از کنترل ماشین

ابتدا باید متغیرهای قابل کنترل فرایند فلکسو بررسی شوند.

افزودن آب یا حلال بدون اندازه‌گیری

هیچ اصلاحی در رقیق‌سازی مرکب نباید بدون اندازه‌گیری ویسکوزیته انجام شود.

تغییر هم‌زمان چند پارامتر

تغییر هم‌زمان آنیلوکس، فشار، ویسکوزیته و خشک‌کن باعث می‌شود تشخیص اثر هر تغییر دشوار شود.

جمع‌بندی: کنترل فدرینگ با مدیریت صحیح انتقال مرکب و فشار چاپ

فدرینگ در چاپ فلکسو معمولاً به رابطه میان فشار چاپ و رفتار مرکب بازمی‌گردد.

آنیلوکس مرکب را منتقل می‌کند، دکتر بلید مقدار آن را کنترل می‌کند، کلیشه مرکب را دریافت می‌کند و فشار چاپ باعث انتقال آن به بستر می‌شود. در نهایت، بستر باید مرکب را در محل موردنظر نگه دارد.

هرگاه حجم مرکب بیش‌ازحد باشد، ویسکوزیته پایین باشد، کنترل مرکب درست انجام نشود، بستر رفتار مناسبی نداشته باشد یا فشار بیش‌ازحد اعمال شود، احتمال خروج مرکب از مرز تصویر افزایش می‌یابد.

برای کنترل این عیب باید به‌ترتیب فشار چاپ کاهش یابد، ویسکوزیته پایدار شود، حجم آنیلوکس و عملکرد دکتر بلید بررسی شود، وضعیت کلیشه و چسب نصب کنترل شود و سپس ویژگی‌های بستر، آلودگی و الکتریسیته ساکن مورد توجه قرار گیرند.

در صورت نیاز، پس از این مراحل خشک‌کردن بررسی می‌شود.

با کنترل مقدار مرکب انتقالی و استفاده از فشار مناسب، لبه‌ها واضح‌تر می‌شوند، حروف ظریف کیفیت بهتری پیدا می‌کنند، بارکدها خواناتر می‌شوند و نواحی معکوس باز باقی می‌مانند.

اصل نهایی این است: مقدار مرکب انتقالی را درست کنترل کنید، فشار چاپ را در حداقل مقدار لازم نگه دارید و از وضوح لبه‌های تصویر محافظت کنید.

واژه‌نامه تخصصی

Feathering: عیبی که در آن مرکب از مرز طراحی‌شده تصویر خارج شده و لبه‌ای پرزدار یا نامنظم ایجاد می‌کند.

Kiss Impression: تنظیم فشار چاپ در حداقل مقدار لازم برای انتقال مناسب مرکب از کلیشه به بستر.

Impression Pressure: فشاری که در محل تماس کلیشه و بستر برای انتقال مرکب اعمال می‌شود.

Ink Viscosity: ویژگی مقاومتی مرکب در برابر جریان که بر رفتار انتقال و پخش‌شدن آن تأثیر می‌گذارد.

Anilox: رول یا سیلندر دارای سلول‌های حکاکی‌شده که مقدار کنترل‌شده‌ای مرکب را به کلیشه فلکسو منتقل می‌کند.

BCM: واحد حجم آنیلوکس به معنای میلیارد میکرون مکعب در هر اینچ مربع سطح.

LPI: تعداد خطوط در هر اینچ که برای بیان خط‌شماری آنیلوکس یا ترام، متناسب با کاربرد، استفاده می‌شود.

Doctor Blade: تیغه‌ای که مرکب اضافی را از سطح آنیلوکس برمی‌دارد و مقدار مرکب انتقالی را کنترل می‌کند.

Ink Metering: فرایند تنظیم و کنترل مقدار مرکبی که از سیستم مرکب‌دهی به کلیشه منتقل می‌شود.

Plate Swelling: تورم کلیشه بر اثر جذب مواد ناسازگار که می‌تواند ابعاد و رفتار انتقال مرکب را تغییر دهد.

Mounting Tape: چسب مخصوص نصب کلیشه فلکسو که بر انتقال و توزیع فشار تأثیر دارد.

Substrate Holdout: توانایی سطح بستر در نگه‌داشتن مرکب و محدودکردن نفوذ یا گسترش ناخواسته آن.

Slur: عیب کشیدگی جهت‌دار تصویر چاپی که ممکن است در اثر لغزش، اختلاف سرعت یا فشار نامناسب ایجاد شود.

Dot Gain: افزایش اندازه ظاهری یا مؤثر نقاط ترام در فرایند چاپ نسبت به مقدار مرجع.

Dirty Print: عیب کثیفی چاپ که به شکل لکه، هاله یا آلودگی ناخواسته در تصویر دیده می‌شود.

Picking: جداشدن الیاف یا ذرات پوشش از سطح بستر در فرایند چاپ.

Bounce: پرش مکانیکی در فرایند چاپ که می‌تواند باعث تغییرات تکرارشونده در کیفیت تصویر شود.

Chatter: لرزش مکانیکی تکرارشونده که ممکن است نوارها یا تغییرات منظم در چاپ ایجاد کند.

Static Electricity: بار الکتریکی ساکن روی بستر یا اجزای ماشین که می‌تواند حرکت ذرات و کیفیت انتقال مرکب را تحت تأثیر قرار دهد.

CI: مخفف Central Impression؛ ساختار ماشین فلکسو با سیلندر مرکزی مشترک برای چند یونیت چاپ.

pH: شاخص اسیدی یا قلیایی‌بودن که کنترل آن در بسیاری از مرکب‌های پایه آب اهمیت دارد.

Zahn Cup: نوعی کاپ جریان برای اندازه‌گیری زمان خروج مرکب و ارزیابی ویسکوزیته آن.

DIN Cup: کاپ اندازه‌گیری زمان جریان مایع بر اساس روش و مشخصات تعریف‌شده.

Reverse Type: نوشته‌ای که حروف آن به‌صورت فضای بدون چاپ در زمینه مرکب‌خورده شکل می‌گیرند.

Wet Trapping: انتقال یا قرارگیری مرکب روی لایه مرکب هنوز مرطوب در فرایند چاپ چندرنگ.

Primer: پوشش اولیه‌ای که برای بهبود ویژگی‌های سطح و سازگاری آن با مرکب استفاده می‌شود.

منبع و نویسنده

عنوان مقاله اصلی: Feathering – Guide

نویسنده: Carmon Madison

تاریخ انتشار: 7 October 2026

حوزه: Flexo Printing

منبع ترجمه: فایل PDF مقاله اصلی، ۱۷ صفحه

ترجمه و تنظیم تخصصی فارسی: PrintMAG.ir
