سیستم چمبر داکتر بلید در چاپ فلکسو
چمبر داکتر بلید یکی از جدیدترین پیشرفتهای سیستم مرکب دهی در چاپ فلکسو است. در این سیستم یک محفظه یا مخزن داریم که همان چمبر است و دو تیغه فلزی یا پلاستیکی داریم که به آنها تیغه داکتر بلید گفته میشود .
فهرست مطالب
در این سیستم مرکب دهی درون چمبر بوسیله پمپ از مرکب پر میشود . این سیستم از سمت جلو به آنیلوکس متصل است و این دو تیغه که محل اتصال این سیستم به آنیلوکس هستند وظیفه جمع آوری مرکب اضافی از روی سطح آنیلوکس به صورت یکنواخت را دارند. به این روش مرکب دهی و تنظیم حجم مرکب انتقال یافته سیستم چمبر داکتر بلید میگویند.
در دو سر چمبر دو قطعه اسفنجی ، وظیفه جلوگیری از ریزش مرکب از دو طرف محفظه دارند.
در واقع میزان انتقال مرکب بوسیله الپیای و ولوم آنیلوکس مشخص میشود ولی این تیغه دکتر بلید است که این مقدار را تنظیم میکند و اجازه نمیدهد از این مقدار مشخص شده توسط آنیلوکس کمتر یا بیشتر شود.
سیستم چمبر داکتر بلید بیشتر در ماشینهای سیلندر مرکزی استفاده میشوند و در چاپ واید وب برای اینکه ماشین بتواند در سرعت بالا چاپ کند تیغه دومی هم وجود دارد. از این سیستم حتی در ماشینهای روتو گراور هم استفاده میشود.
روش قدیمیتری که برای مرکبدهی از تیغه داکتر بلید هم استفاده میشد روش تک تیغهای بود که با استفاده از این تیغه مرکب اضافی از روی سطح آنیلوکس جمع آوری میشد.
تیغه داکتر بلید اجازه میدهد یک مقدار ثابت و دقیق از مرکب به سطح آنیلوکس منتقل شود و درست تنظیم شدن آن تاثیر بسیاری کیفیت در چاپ فلکسو دارد.
انواع روش قرار گیری تیغهها در سیستم چمبر داکتر بلید در چاپ فلکسو
زاویه قرارگیری تیغه ها نسبت به سطح آنیلوکس دو روش دارد
- روش Forward Metering
- روش Reverse Metering
در روش Forward تیغه به سطح آنیلوکس فشار میاورد و اضافی مرکب را به سطل مرکب بر میگرداند . در این روش به تیغه دوم احتیاجی نیست. این روش در چاپ روتوگراور نیز استفاده میشود.

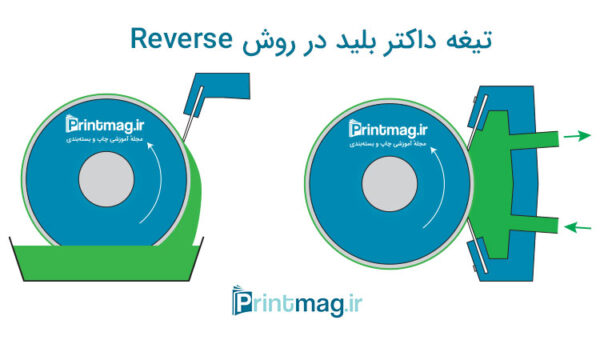

در روش Reverse تیغه ، مرکب روی سطح آنیلوکس را جمع آوری میکند . میتواند یک تیغهای باشد و مرکب اضافی را به داخل سطل مرکب برگرداند و یا به صورت دو تیغهای باشد و مرکب در داخل چمبر یا محفظه مرکب بماند. از این سیستم با آنیلوکسهای سرامیکی استفاده میشود.
روش ریورس برخلاف سیستم فوروارد احتیاج به بازوی هیدرولیکی برای جابجایی تیغه ندارد ولی در این سیستم نمیتوان زاویه تیغه را تغییر داد . سیستم Reverse Metering بهتر سطح آنیلوکس را تمیز میکند.
وقتی که تیغه دکتر بلید به درستی تنظیم شده باشد یک سطح مرکب با براقیت کم را شاهد خواهید بود.
زاویه تیغه با سطح آنیلوکس در سیستم Reverse به پیشنهاد کتاب فرست باید بین ۲۵ تا ۴۰ درجه باشد.
انواع تیغههای دکتر بلید از نظر جنس و نوک تیغه
تیغههای داکتر بلید انواع پلاستیکی ، کربنی ، فایبرگلاس و فلزی دارد و در انواع نوک ساخته میشود.

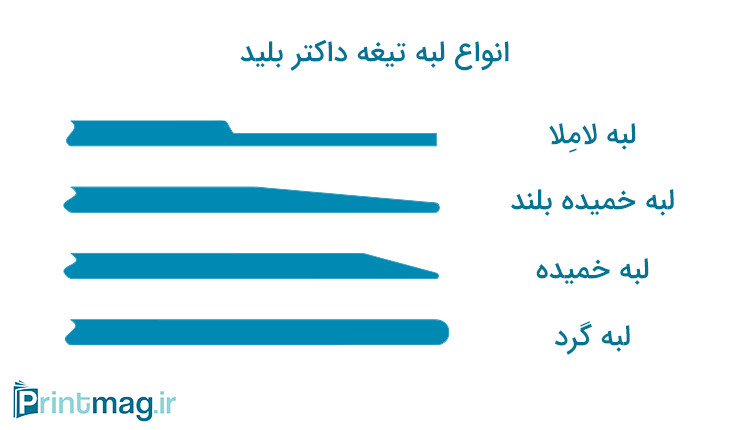

نوک تیغه میتواند گرد یا پلهای یا زاویهدار باشد.
تیغهها با انواع ضخامت تولید میشوند.
