۱۳ نکته ای که باید درباره آنیلوکس بدانید
بازدیدها: ۸۲۰
آنیلوکس چیست؟
آنیلوکس و یا Anilox استوانه ای توپر و یا توخالی است که در چاپ فلکسو برای انتقال مرکب از مخزن مرکب به سطح کلیشه استفاده میشود. این سیلندر در چاپ افست نیز برای انتقال پوشش هایی مثل واتربیس استفاده میشود.
سطح آنیلوکس پوشیده از حفره‌های ریزی است که برای انتقال هر مایعی از آنها استفاده میشود.
فهرست مطالب
🔊 خلاصه مقاله " ۱۳ نکته ای که باید درباره آنیلوکس بدانید " به صورت مصاحبه صوتی 🤩
🎧 اگر فرصت مطالعه ندارید، می‌توانید نسخه صوتی این مقاله را در قالب یک گفت‌وگوی صوتی در همین‌جا گوش کنید.
این گفت‌وگو با کمک هوش مصنوعی گوگل و بر اساس محتوای همین صفحه تهیه شده.
نکته: در برخی بخش‌ها ممکن است تلفظ بعضی کلمات کمی متفاوت باشد. 😄
به زبان فارسی
👆 برای شنیدن این مصاحبه جذاب بر روی دکمه پخش کلیک کنید.
📽️ آنیلوکس در چاپ و بسته بندی (ویدیو)
سلولهای Anilox به دو روش حکاکی و لیزری ساخته می شوند
انواع Anilox از نظر جنس
این سیلندرها به دو دسته کرومی و سرامیکی تقسیم می‌شوند.
جنس Anilox باید به شکلی باشد که در برابر سایش مقاوم باشد و دربرابر سایش با تیغه دکتر بلید مقاومت داشته باشد. این نورد ها باید در برابر زنگ زدگی مقاوم باشند.
بنابراین در نوردهای قدیمی به علت مقاوت فلز کروم دربرابر سایش و زنگ زدگی از این فلز برای آبکاری استفاده میشد ولی به مرور زمان نوردهای سرامیکی جایگزین نوردهای کرومی شدند.
آنیلوکس‌های کرومی از جنس آهن هستند که روی آنها کروم شده است ولی آنیلوکس‌های سرامیکی به روش پلاسما ساخته می‌شوند.
آنیلوکس‌ها می‌توانند به صورت سیلندر تو پر یا اسلیو تو خالی باشند.
آنیلوکس های کرومی
- زاویه ۴۵ درجه
- انتقال پایین نسبت به سرامیکی
- مقاومت پایین تر در برابر سایش
- هزینه ساخت متوسط
- مقاومت مکانیکی بد
- ال پی ای تا ۵۰۰
آنیلوکس های سرامیکی
- زاویه ۳۰ و ۶۰ درجه
- انتقال بالاتر نسبت به کرمی
- مقاومت بالاتر در برابر سایش
- هزینه ساخت زیاد
- مقاومت مکانیکی متوسط
- ال پی ای تا ۱۲۰۰
📽️ ۵ فرق مهم آنیلوکس‌های کرومی و سرامیکی ( ویدیو )
زاویه سلولهای آنیلوکس
سلولها با زاویه‌های مختلفی بر روی سطح نورد قرار می‌گیرند. متداول ترین زاویه ها ۳۰ ، ۴۵ و ۶۰ درجه می باشد.
که بهترین آن زاویه ۶۰ درجه است چون در این حالت بیشتر این انتقال مرکب صورت می گیرد . بیشتر این سیلندرهای جدید با زاویه ۶۰ درجه ساخته می‌شوند.
LPI سلولهای آنیلوکس
حفره‌ها وظیفه انتقال مرکب و یا هر مایعی را به سطح کلیشه در چاپ فلکسو دارند. تعداد این سلول ها قابل تغییر است . به هر کدام از این حفره‌ها سل یا Cell گفته میشود و واحد اندازه‌گیری پراکندگی حفره‌ها در سطح با واحد سل در اینچ مربع یا سل در سانت مربع اندازه‌گیری میشود.
پس می توانید تعداد سلولها را با واحدهای LPI و یا lpc بگوییم
اشکال سلولهای آنیلوکس
حفره ها با اشکال مختلفی ساخته می شود که هر کدام از آنها خصوصیات مختلفی دارد.

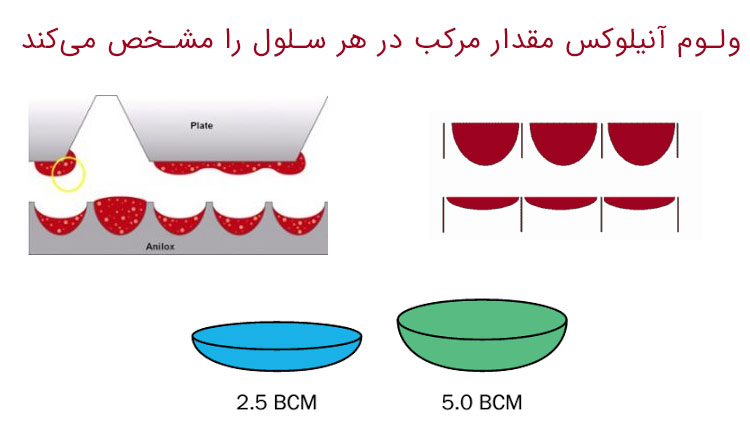

حجم حفره‌های Anilox
به غیر از تعداد حفره‌ها ،عامل مهم دیگری هم وجود دارد. نام این خصوصیت مهم عمق حفره‌ها می‌باشد.
هر سیلندر را با فراوانی سلولهای آن و حجم حفره‌های آن می‌توان از هم تفکیک کرد. بطور مثال می‌توانیم دو نورد با ال پی‌ای یکی داشته باشیم ولی با ولوم‌های متفاوت .
هر چقدر ولوم بزرگتر باشد ، انتقال مرکب بیشتر میشود.
معمولاً هرچه ال‌پی‌ای بالاتر برود ولوم هم کوچک تر می شود و انتقال مرکب کمتر می شود.
راه تبدیل LPI به LPC و بالعکس
برای تبدیل ال‌پی‌ای به ال‌پی‌سی عدد ال‌پی‌ای آنیلوکس را بر ۲٫۵۴ تقسیم می‌کنیم و برای تبدیل ال‌پی‌سی به ال‌پی‌ای عدد ال‌پی‌سی را در ۲٫۵۴ ضرب می‌کنیم.
اگر می خواهید با روش تبدیل واحدها بیشتر آشنا شوید بر روی لینک زیر کلیک کنید.
نرخ تخلیه در سلولهای آنیلوکس
عامل مهم دیگری نیز وجود دارد که مربوط به نوع ولوم آنها است است و به آن نرخ تخلیه یا Release Rate گفته می شود.
نرخ تخلیه به معنی این است که هر بار که مرکب حفره را پر می کند چقدر آن خالی می شود و چه مقدار از مرکب خالی نمیشود . این مقدار بستگی به نوع ولوم Anilox دارد.
شستشوی Anilox
هر چقدر از آن بیشتر استفاده میشود مقداری از مرکب در انتهای حفره ها باقی می ماند و به مرور زمان مقدار انتقال کم می شود بنابراین چاپخانه‌ها به صورت دوره‌ای باید اقدام به شستشوی کامل حفره‌ها بکند برای این کار از دستگاههای مخصوصی استفاده می‌کنند که با حلال یا باد یا لیزر برای تخلیه حفره ها استفاده می شود.
📽️ رابطه آنیلوکس و کلیشه در چاپ فلکسو (ویدیو)
در انتخاب Anilox باید دقت شود تا ترام‌های روی کلیشه وارد حفره‌های روی آنیلوکس نشوند. در صورتی که این اتفاق بیافتد ، ترام مورد نظر مرکب بیشتری برمیدارد و باعث میشود یک انتقال زیاد نقطه‌ای اتفاق بیافتد.
به این مسئله در چاپ دون زدگی گفته میشود.
برای اینکه این اتفاق نیافتد رابطه ال پی ای کلیشه با ال پی ای Anilox باید به درستی انتخاب شود.
در تصاویر که ترام های ریز داریم و ممکن است در چاپ دون بزند باید ال‌پی‌ای Anilox در کلیشه های اچ دی در چاپ واید شش برابر ال‌پی‌ای کلیشه باشد.
بطور مثال اگر کلیشه ای داریم که با ال‌پی‌ای ۱۰۰ ساخته شده است بهتر است Anilox ما حداقل ۶۰۰ ال‌پی‌ای باشد.
البته بشرطی که در کلیشه ترام با درصد پایین داریم.
ابزار محاسبه ولوم مناسب آنیلوکس
در این محاسبه گر می‌توانید با مشخص‌کردن مشخصات آنیلوکس، مثل زاویه و ال‌پی‌ای ، مناسب‌ترین ولوم را پیدا کنید.
این ماشین حساب برای آنیلوکس‌های GTT شرکت Apex نیز قابل استفاده است.
همه چیز درباره چاپ فلکسو
در این مقاله اطلاعات متنوعی درباره ماشین آلات، طراحی، چسب کلیشه ، مرکب و کلیشه چاپ فلکسو ارایه میشود.
بر روی تصویر کلیک کنید.
ابزار محاسبه آنیلوکس مناسب بر اساس کلیشه
برای اینکه بهترین آنیلوکس را برای چاپ درصدهای مختلف، بر اساس ال‌پی‌ای کلیشه بدست بیاورید و یا بر اساس آنیلوکسی که دارید بهترین کلیشه را سفارش دهید می‌توانید از ابزار محاسبه این کار استفاده کنید.
برای این کار بر روی تصویر زیر کلیک کنید و در قسمت Plate to Anilox Calculator با وارد کردن مقدار LPI به صورت اتوماتیک بهترین آنیلوکس را پیدا کنید.
این ماشین حساب برای آنیلوکس‌های GTT شرکت Apex نیز قابل استفاده است.
بهترین ابزار برای اندازه‌گیری کیفیت آنیلوکس چه وسیله ای است ؟

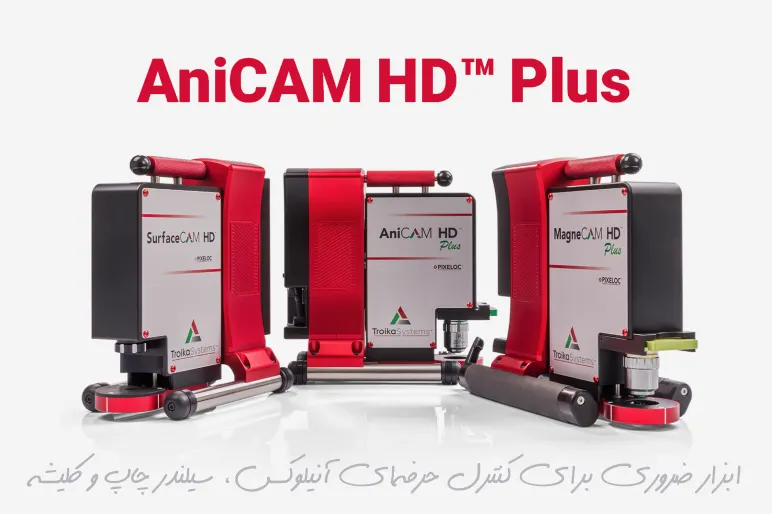

برای اندازه‌گیری و کنترل حفره‌ها و بسیاری از پارامترهای یک آنیلوکس و یا یک سیلندر چاپی که در چاپ هلیوگراور استفاده میشود، می‌توانید از دستگاهی بنام AniCam استفاده کنید.
این دستگاه مدل‌های مختلفی دارد که برای کسب اطلاعات بیشتر بر روی لینک زیر کلیک کنید.
انتخاب درست آنیلوکس بر اساس ال پی ای کلیشه و یا برعکس آن بسیار مهم است. پس پیشنهاد می کنم حتما ویدیوی بالا را نگاه کنید تا با فرمول این کار آشنا شوید.
کارگاه آشنایی با چاپ فلکسو
در تاریخ ۲۳ دی ۱۴۰۱ یک کارگاه آموزشی در محل نمایشگاه آینده چاپ ایران برگزار شد. در کارگاه برای آشنایی شرکت کنندگان با چاپ فلکسو با مثالی ساده ،چاپ افست و فلکسو به صورت کاربردی و ساده مقایسه شد.
اگر علاقمند به دیدن ویدیوی این کارگاه هستید بر روی تصویر زیر کلیک کنید.
هر سوالی درباره این موضوع دارید در قسمت کامنت‌ها بپرسید.
در کوتاه‌ترین زمان جواب داده خواهد شد.
28 دیدگاه
به گفتگوی ما بپیوندید و دیدگاه خود را با ما در میان بگذارید.
بسیار مطلب مفیدی بود ممنون از شما🙏🙏🙏
ممنون 🙏🙏🙏😊😊😊
ایا اینکه در دستگاه چاپ از چه مدل انیلوکس استفاده بشه تاثیر در کاره چاپی ما داره اینکه انیلوکس مدل اسلیو باشه یا سیلندر تو پر؟
خیر
میزان ال پی ای انیلوکس هرچی بالاتر باشه حجم انتقال دهی مرکب ایا کمتر میشه یا بیشتر؟
هر چقدر ال پی ای آنیلوکس بالاتر بره تعداد حفره ها یا سلول ها بیشتر میشه و معمولا حجمشون کمتر میشه . بنابراین انتقالشون کمتر میشه
بسیار مطلب رو ساده در عین حال نکات کلیدی و تخصصی رو مطرح کردید ممنون از شما
در خدمتتون هستم
برای دستگاه های چینی چاپ فلکسو از چه جنس انیلوکسی استفاده کنیم بهتر هستش ایا تاثیری در چاپ ما داره؟
بله تاثیر داره
قیمت انیلوکس های کرومی و سرامیکی با هم خیلی متفاوت هستش و اینکه الان در ایران از هر دو موجود داریم ایا؟
قیمت رو اطلاع دقیق ندارم ولی هر دو هست
🙏🙏🙏👌👌👌👏👏👏
🙏🙏🙏🙏
ممنون از شما جناب پیوندی بابت پست های عالیتون
خواهش می کنم
مطلب خوبی بود.
ممنون از مطالب خوبی که در سایت میگذارید
ممنونم
🙏🙏🙏
عالی بود ممنون که وقت میذارین
ممنونم
🙏🙏🙏
سپاس فراوان بابت اطلاعات مفیدتون
خواهش می کنم
سلام و عرض ادب
ضمن تشکر از ارائه توضیحات تکمیلی جنابعالی یه سوالی داشتم از خدمتتون جهت راهنماتئی خودم … شما اطلاع دارین بابت فروش سیلندر مستعمل آنیلوکس از چه راهی میشود اقدام گردد ؟
نه متاسفانه
سلام
برای وارنیش بهترین آنیلوکس کدام است؟؟
ممنون
سلام
ال‌پی‌ای و ولوم آنیلوکس شما مشخص کننده ضخامت لایه وارنیش شما خواهد بود.
سلام. ممنون از توضیحات شما.
اینو دقیقا متوجه نشدم.
ولوم رو یه بار توضیح میدید چی هست؟
سلام
هر کدوم از سلولها یا حفره ها رو مثل یک فنجون در نظر بگیر . هر چی حجم فنجون بزرگتر باشه ، مرکب بیشتری منتقل میشه .
به این حجم سلول ولوم میگن.
