AniCAM HD Plus؛ ابزار ضروری برای کنترل حرفه‌ای آنیلوکس، سیلندر چاپ و کلیشه در چاپ فلکسو و روتوگراور
بازدیدها: ۹

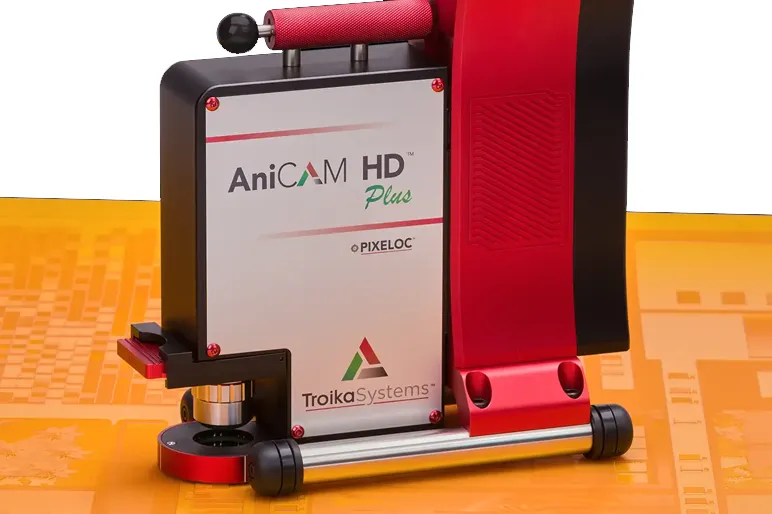

AniCAM HD Plus یک میکروسکوپ دیجیتال دوبعدی و سه بعدی پیشرفته هست که برای آنالیز و کنترل دقیق سطوح حکاکی شده در صنعت چاپ و بسته‌بندی طراحی شده است.
این دستگاه مخصوص بررسی و کنترل موارد زیره:
رول‌های آنیلوکس (Anilox Rolls)
سیلندرهای گراور (Gravure Cylinders)
کلیشه‌های فلکسو (Flexo Plates / Sleeves)
در این مقاله به بهانه معرفی دستگاه AniCAM HD Plus، با شرکت Troika، تولیدکننده این دستگاه و دیگر محصولات تخصصی این برند نیز آشنا خواهیم شد.
معرفی دستگاه جدید AniCAM HD Plus
معرفی شرکت ترویکا Troika
شرکت Troika Systems Limited یک شرکت پیشرو در زمینه تولید میکروسکوپ‌های دیجیتال ۲D و ۳D برای صنایع چاپ و بسته‌بندی است. این شرکت با ارائه محصولات نوآورانه‌ای مانند AniCAM HD™ Plus، SurfaceCAM HD™ و MagneCAM HD™، استانداردهای جدیدی را در بازرسی و کنترل کیفیت در صنعت چاپ ایجاد کرده است.
محصولات کلیدی شرکت ترویکا Troika Systems
AniCAM HD™ Plus: این دستگاه برای بازرسی دقیق رول‌های آنیلوکس، سیلندرهای گراور و کلیشه‌های فلکسو طراحی شده است. با استفاده از فناوری پیشرفته PIXELOC™، این دستگاه اندازه‌گیری‌های دقیقی را با دقت تا ۰.۲۵ میکرون انجام می‌دهد.
SurfaceCAM HD™: میکروسکوپ اسکن سه‌بعدی برای بررسی سطوح مختلف از جمله سیلندرهای گراور و برجسته‌سازی.
MagneCAM HD™: امکان قرارگیری دستگاه AniCAM یا SurfaceCAM بر روی سیلندرهای فولادی با استفاده از پایه‌های مغناطیسی، برای اندازه‌گیری در شرایطی که دسترسی یا برداشتن سیلندرها دشوار است.
ویژگی‌ها و مزایا:
کاهش ضایعات آماده‌سازی تا ۱۵٪ و صرفه‌جویی در مصرف مرکب تا ۵۵٪.
افزایش بهره‌وری و بهبود تطابق چاپ مجدد.
نرم‌افزار کاربرپسند با قابلیت فوکوس خودکار و تنظیمات ساده.
پشتیبانی فنی و آموزش‌های جامع برای کاربران.
شرکت Troika Systems با تمرکز بر نوآوری و کیفیت، به عنوان یک شریک قابل اعتماد برای چاپخانه‌ها و تولیدکنندگان بسته‌بندی در سراسر جهان شناخته می‌شود.
اگر چیزی را نتوانید اندازه‌گیری کنید، نمی‌توانید آن را کنترل کنید.
📷کنترل کیفیت آنیلوکس در چاپ فلکسو

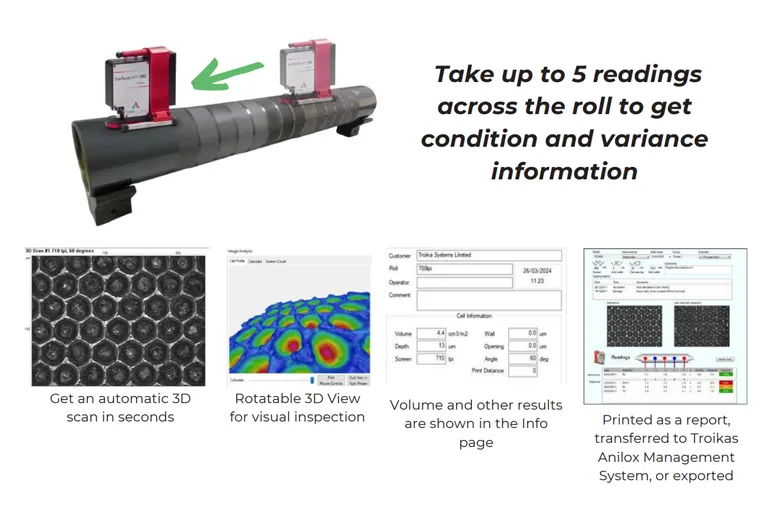

AniCAM HD Plus به همراه Anilox QC و AMS جهت اندازه‌گیری و کنترل مستمر موجودی آنیلوکس.
آگاهی از وضعیت رول آنیلوکس در چاپخانه‌ها و کانورتورها به طور ثابت زمان آماده‌سازی ماشین را کاهش داده و ضایعات و هزینه‌های دفع پسماند را کم می‌کند.
Anilox QC به صورت خودکار:
حجم، عمق، تعداد خط، دیواره سلول، بازشدگی سلول و زاویه سلول را در عرض رول اندازه‌گیری و با استاندارد (ACP) مقایسه می‌کند.
گزینه‌های Anilox QC:
Complex Cell: ماژول نرم‌افزاری برای اندازه‌گیری حجم و ابعاد سلول‌های غیر شش‌ضلعی (مثل: تری‌هلیکال، شش‌ضلعی کشیده، QUAD و GTT).
X-Axis Micro Adjustment: تنظیم میکرومتری در محور X تا ۱۰ میلی‌متر (±۵mm) برای جستجوی موقعیت‌های خاص.
سیستم مدیریت آنیلوکس (AMS): ثبت، پیگیری، چاپ و ذخیره اطلاعات رول‌ها؛ نمایش میزان فرسایش و زمان‌بندی شستشو؛ امکان برنامه‌ریزی برای تعمیر یا تعویض آینده.
MagneCAM HD:
قرار دادن AniCAM HD Plus روی سیلندرها و رول‌های هسته فولادی با زاویه دلخواه، به کمک پایه‌های مغناطیسی و سیستم درایو داخلی، برای اندازه‌گیری درون ماشین در مواقعی که باز کردن سیلندر دشوار است.
همه چیز درباره چاپ فلکسو
در این مقاله اطلاعات متنوعی درباره ماشین آلات، طراحی، چسب کلیشه ، مرکب و کلیشه چاپ فلکسو ارایه می‌شود.
بر روی تصویر کلیک کنید.
🔬 میکروسکوپ کنترل کیفیت سیلندر در چاپ روتوگراور
AniCAM HD Plus با Gravure QC و CMS برای اندازه‌گیری و کنترل مستمر موجودی سیلندرهای گراور.
آگاهی از وضعیت سیلندرهای گراور در چاپخانه‌ها و کانورتورها زمان آماده‌سازی ماشین را کاهش داده و ضایعات و هزینه‌های دفع پسماند را کم می‌کند.
Gravure QC به طور خودکار:
حجم، عمق، دیواره، ارتفاع، عرض و کانال سلول‌ها و یکنواختی حجم و عمق در عرض سیلندر را مطابق با استاندارد (ACP) اندازه‌گیری می‌کند.
گزینه‌های Gravure QC:
X/Y Axis Micro-adjuster: تنظیم میکرومتری در محورهای X و Y تا ۱۰ میلی‌متر (±۵mm).
Stylus Analysis: ابزار و نرم‌افزار ساده برای بررسی زاویه و وضعیت نوک قلم (Stylus) با دقت ۰.۱ درجه.
سیستم مدیریت سیلندر (CMS): ثبت، پیگیری، چاپ و ذخیره اطلاعات سیلندرها، میزان فرسایش و برنامه شستشو.
Auto 2D Analysis: آنالیز خودکار و سریع سلول‌ها در کمتر از ۱ ثانیه.
Chemical/Laser Engraving: مناسب برای حکاکی‌های شیمیایی و لیزری و صفحات امنیتی KBA Black.
همه چیز درباره چاپ روتوگراور
در این مقاله اطلاعات متنوعی درباره ماشین آلات، طراحی، حکاکی، سیلندرسازی چاپ روتوگراور ارایه می‌شود.
بر روی تصویر کلیک کنید.
📷 دوربین کنترل کیفیت کلیشه در چاپ فلکسو
AniCAM HD Plus با Flexoplate QC برای کنترل بهینه کلیشه‌های فلکسو و اسلیو.
امکان آنالیز ۲D و ۳D کلیه انواع کلیشه‌ها در چند ثانیه. نرم‌افزار درصد ترام، قطر، تعداد خط، ارتفاع برجستگی، زاویه و شبیه‌سازی گین ترام را محاسبه می‌کند.
گزینه‌های Flexoplate QC:
X/Y Axis Micro-adjuster: تنظیم میکرومتری در محورهای X و Y.
LED Backlighter: نور پس‌زمینه‌ی LED ویژه برای تحلیل بهتر ترام‌های فلکسو.
AniCAM Calibration & Certification Package (ACP): سیستم کالیبراسیون حجم‌سنجی دقیق در محورهای X/Y/Z برای کالیبراسیون درون کارگاهی دستگاه.
همه چیز درباره کلیشه و کلیشه سازی
در این مقاله اطلاعات متنوعی کلیشه و کلیشه سازی و انواع تکنیک‌ها و تکنولوژی‌های مرتب به آن جمع آوری شده که با کلیک بر روی تصویر روبرو می‌توانید مطالعه کنید.
بر روی تصویر کلیک کنید.
مزایای عملکردی دستگاه AniCAM HD Plus :
✅ کاهش ۱۵٪ ضایعات آماده‌سازی
✅ صرفه‌جویی ۵۵٪ در مصرف مرکب
✅ کاهش هزینه دفع پسماند
✅ افزایش بهره‌وری و سرعت آماده‌سازی
✅ کنترل داخلی وضعیت آنیلوکس و کلیشه بدون نیاز به ارسال به آزمایشگاه
📊 این دستگاه AniCam چه چیزی را اندازه‌گیری می‌کند؟
این دستگاه می‌تواند موارد زیر را اندازه‌گیری کند
حجم سلول (ml/m² یا cm³/m²)
عمق سلول (µm)
تعداد خطوط (LPI / LPCM)
زاویه حکاکی
بازشدگی و دیواره سلول
یکنواختی حکاکی در عرض رول یا سیلندر
رو به صورت کاملاً دقیق و سه‌بعدی اندازه می‌گیره و گزارش تحلیلی می‌ده.
📋 کاربرد این دستگاه چیه؟
کنترل و نگهداری کیفیت رول‌های آنیلوکس که نقش تعیین‌کننده در انتقال مرکب داره.
بررسی وضعیت حکاکی سیلندرهای گراور و اطمینان از یکنواختی و سلامت سلول‌ها.
کنترل کیفیت کلیشه‌های فلکسو و تحلیل نقطه ترام (Dot) در کلیشه و اسلیو.
جلوگیری از ضایعات چاپ و مرکب.
کاهش زمان آماده‌سازی ماشین.
تطابق چاپ در نوبت‌های مجدد (Repeat Job Matching).
📸 نحوه کار این دوربین به چه صورتیه ؟
دوربین دیجیتال HD مخصوص دستگاه، از سطح حکاکی تصویر سه بعدی می‌گیره، نرم‌افزارش داده‌ها رو تحلیل می‌کنه و گزارش دقیق می‌ده.
حتی امکان اندازه‌گیری در ماشین (In-Press) هم داره، یعنی لازم نیست حتماً رول یا سیلندر رو باز کنی!
📦 این دستگاه به درد چه صنایعی می خوره ؟
چاپخانه‌های فلکسو
چاپخانه‌های گراور
تولیدکنندگان رول آنیلوکس
کارگاه‌های ساخت کلیشه و حکاکی گراور
واحدهای کنترل کیفیت چاپ و بسته‌بندی
در صورت نیاز به این دستگاه بر روی دکمه زیر کلیک کنید.
